項目背景

慧得節能自主研發的VHEX微分換熱器于2021年在中石化山東某煉化企業常減壓裝置和催化裂化裝置投用，2025年4月迎來首次大檢修，實現連續穩定運行4年的長周期運行記錄。

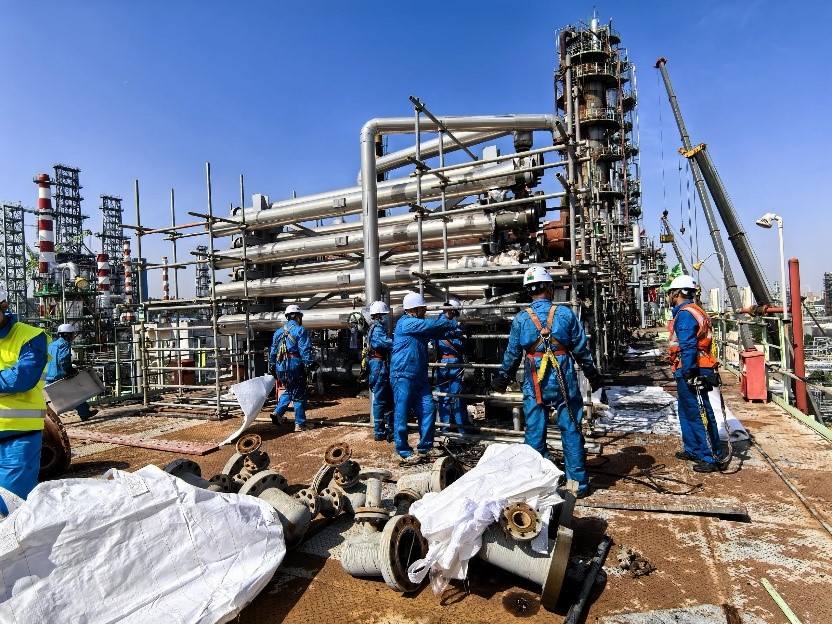

圖1 檢修抽芯現場20250423

一、抽芯檢查

   - 管束檢查：1）管程輕微結垢。除熱端含鹽污水入口第二管程輕微污垢（部分原因是停工污泥沉積所致），其余管束保持較為潔凈的工作狀態。2）殼程基本無垢。抽出管束后檢查，換熱管外看不到明顯的垢層，僅發黑，粘附一層油性膜。見圖2。

-管箱檢查：管箱內無明顯垢層。見圖3。

 - 內部密封：管程和殼程未發現內漏痕跡。

 - 管板-殼體焊接接頭無應力裂紋。

二、傳熱性能

- 高效傳熱性能：溫差衰減率，電脫鹽罐的原油進出口溫差從第一年的3.5℃增至第四年的4.1℃，年均衰減僅0.15℃/年，顯著優于傳統換熱器0.5℃/年的性能衰減曲線。

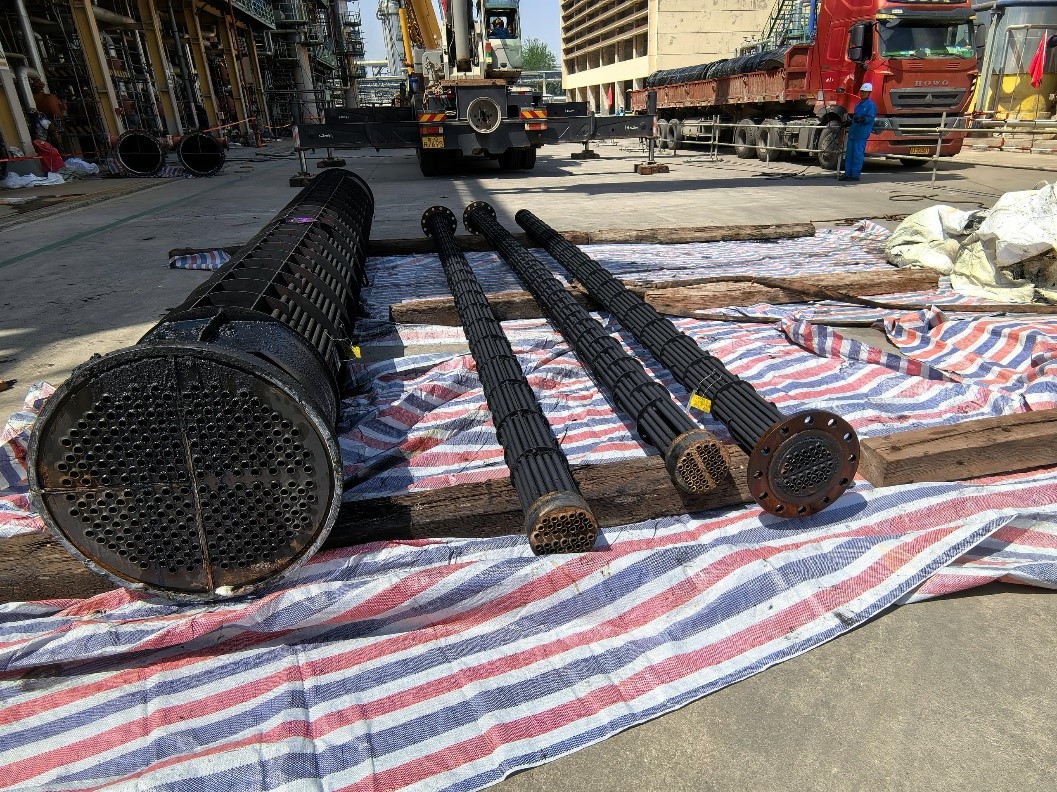

圖2 管束檢查

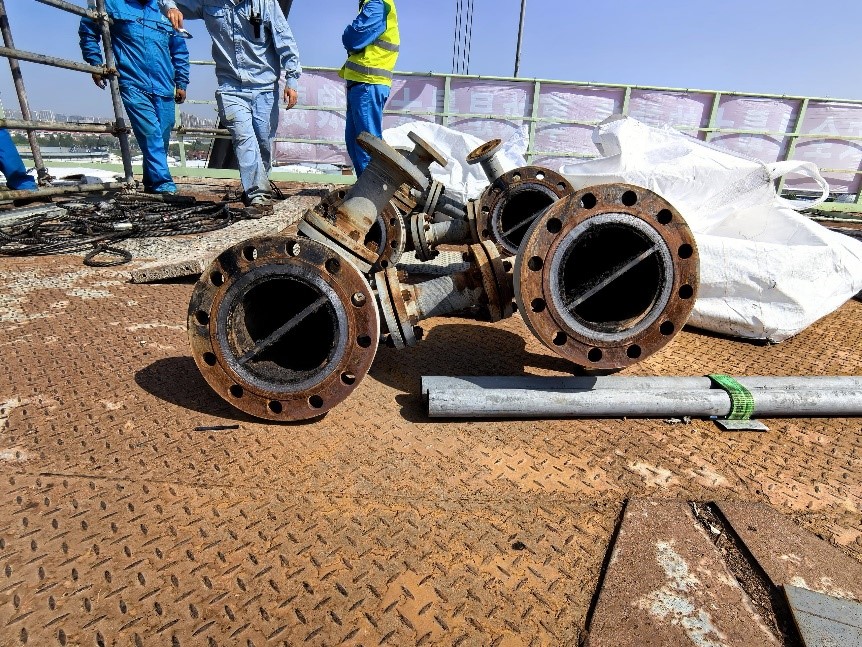

圖3 管箱檢查

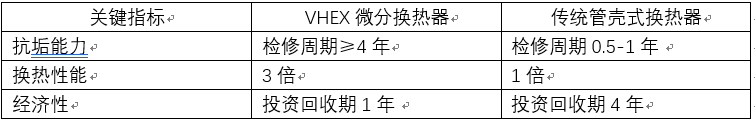

二、技術優勢解析

三、創新點
- 采用梯度微通道設計和流體動力學優化技術延緩結垢
- 表面功能化處理技術降低污垢附著能

四、客戶價值量化
1）電脫鹽裝置：原位更換現有的管殼式換熱器：

-回收余熱降電脫鹽罐溫降，提高原油換熱終溫

- 延長運行周期3倍以上

-減少循環水消耗。

-改善原油-水的混合性能

2）催化裂化裝置：在水槽冷卻器之前增上微分換熱器

- 回收油漿余熱，節約蒸汽1-1.5t/h；

-減少除鹽水消耗；

-投資回收期1年以內。

現場紀實：
"管箱開啟瞬間，看到絕大多數換熱管依然通暢，無明顯垢層，看來今后不再需要給客戶解釋設備的長周期運行問題了。"

——慧得節能現場技術負責人
