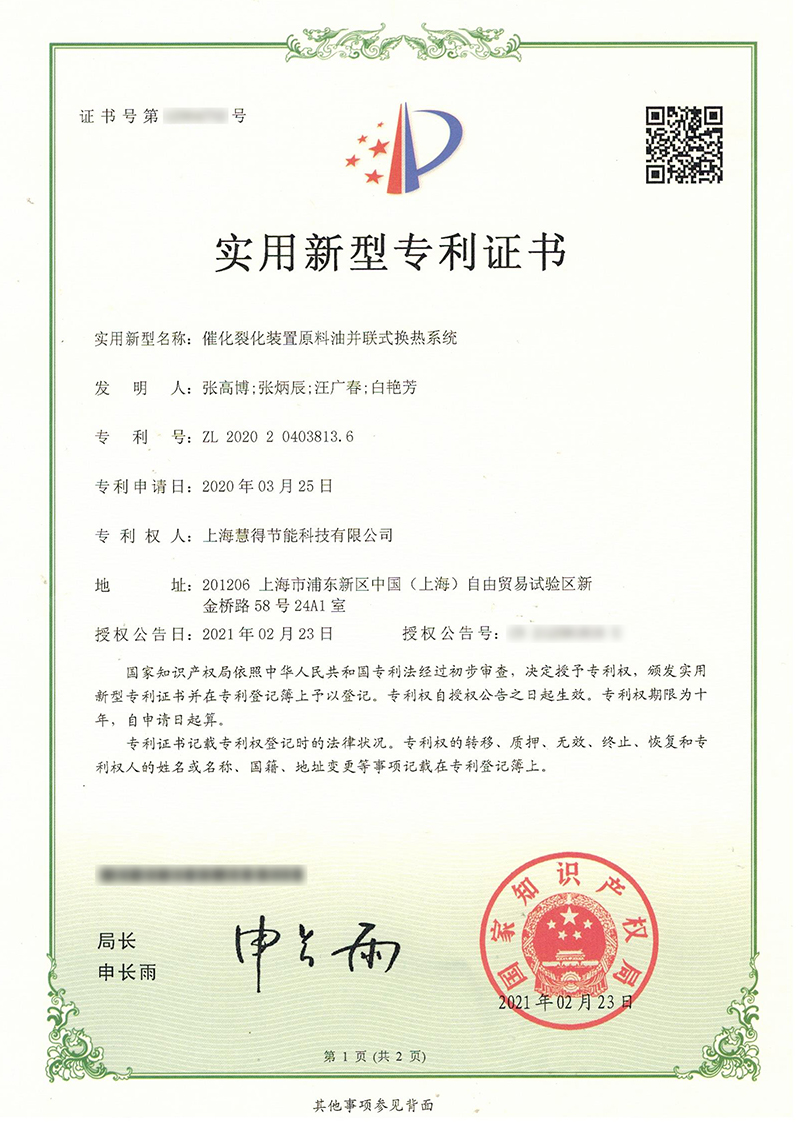

專利號：ZL202020403813.6

若需進一步合作或授權請聯系慧得知識產權部（電話：021-58858850-819），未經許可不得使用，侵權必究！

摘要：本實用新型涉及一種催化裂化裝置原料油并聯式換熱系統，柴油?富吸收油換熱器和柴油?熱媒水換熱器之間的柴油輸出管上還設有原料油?貧再吸收油換熱器，油漿回流管與油漿水冷器之間的油漿輸出管上還設有原料油?外甩油漿換熱器，原料油輸送管分別與原料油?柴油換熱器、原料油?貧再吸收油換熱器和原料油?外甩油漿換熱器并聯連接，原料油?柴油換熱器、原料油?貧再吸收油換熱器和原料油?外甩油漿換熱器下游的原料油輸送管匯合后依次與原料油?一中油換熱器和原料油?油漿換熱器連接。本實用新型能夠實現催化裝置外甩油漿和貧再吸收油余熱的充分利用，減少外甩油漿和貧再吸收油冷卻介質的消耗，提高循環油漿熱量以提升蒸汽產量。
