VHEX微分換熱器產品介紹和應用

VHEX微分換熱器是上海慧得節能科技有限公司自主研發的專利產品，它是將多臺微小換熱器組裝成撬裝換熱器，可以根據介質特點和傳熱需求為化工企業提供優化的流速和傳熱效率的組合。具有高效率和抗結垢的雙重特點，同時解決了固定管板不可抽芯的缺點。該設備可以有效解決換熱過程中出現的FT系數低、?損大、末端溫差大、容易結垢和腐蝕等問題。可廣泛應用于煉油、石化、煤化工、氧化鋁和多晶硅等行業。

VHEX微分換熱器產品介紹和應用

本文章閱讀時間大約為6分鐘：

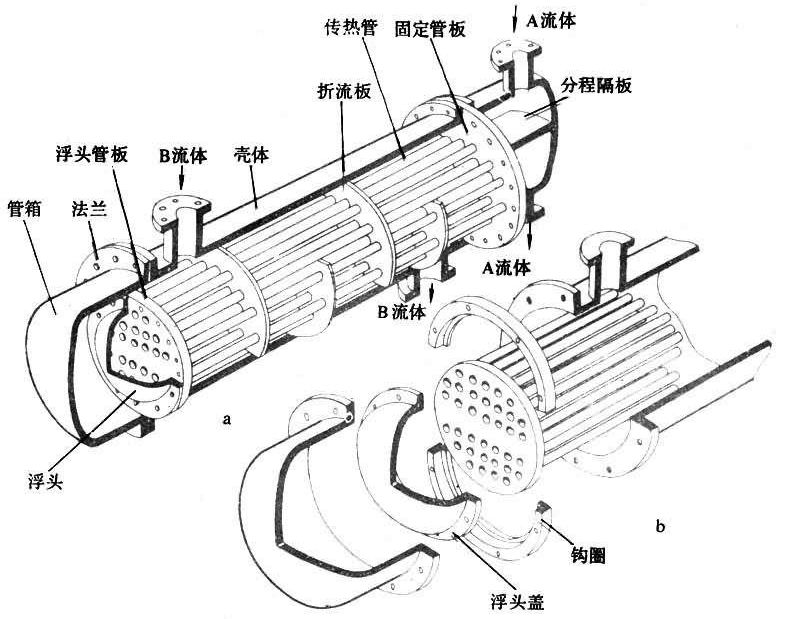

傳統換熱器的現狀

1）有死區，易結垢

2）多管程，單殼程，傳熱效率低。

3）管/殼程流速難以匹配?

VHEX換熱器簡介

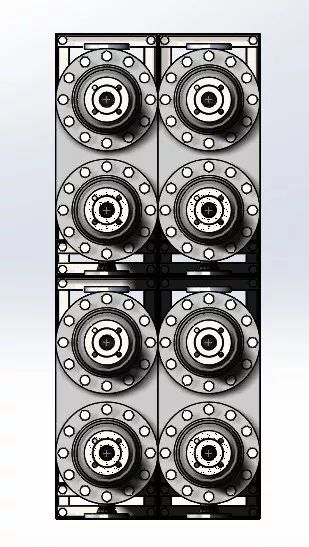

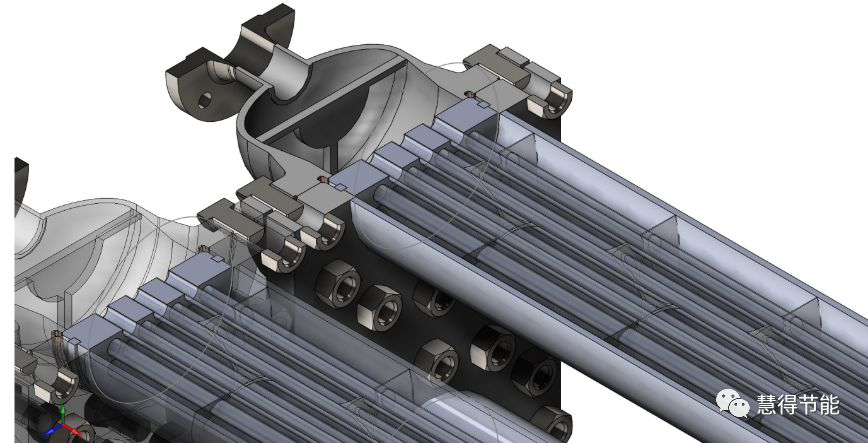

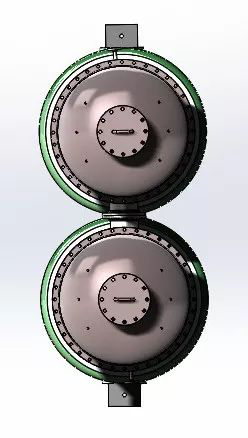

VHEX微分換熱器是上海慧得節能科技公司的專利產品。該換熱器是在傳統管殼式換熱器基礎上優化創新的微小換熱器組合。每個微小換熱器具有管程和殼程，可以獨立拆裝，多個微小換熱器組合在一起，共同完成換熱任務。

該產品具有換熱效率高、不易結垢、運行周期長、便于清理等特點，可以有效解決換熱過程中出現的換熱器流速低、換熱效率低、末端溫差大、結垢和腐蝕等問題。

VHEX技術優勢

該產品不但具有類似板式換熱器換熱效率高的特點，還具有管殼式換熱器可以抽芯，容易清洗的特點。同時避免了板式換熱器兩側流速不匹配的弱點，以及管殼式換熱器存在死區容易結垢的缺點。

可以有效解決換熱過程中出現的換熱器流速低、換熱效率低、末端溫差大、結垢和腐蝕等問題。

（1）換熱效率高；

（2）不易結垢、運行周期長；

（3）便于清理

適用范圍

適用的介質不限。不但適應潔凈介質，而且適合含有固體雜質的油品、化學品、乳濁液、泥漿等多種介質。

適用行業不限。可廣泛應用于煉油、石化、煤化工等不同行業。應用場景舉例：

（1）適用于含有固體雜質或容易結垢的物料。

????應用1：乙醇胺溶液用循環水冷卻至35℃。

????應用2：電脫鹽排水冷卻至40℃出裝置。

（2）適用于進出口溫差大和對換后溫度要求苛刻的場合。

應用1：催化外甩油漿280℃降低至120℃，蠟油90℃加熱至240℃。

VHEX換熱器應用

石化行業：電脫鹽排污水換熱、外甩油漿換熱、污水汽提進料換熱、溶劑再生貧液-循環水換熱

煤化工：煤氣化、甲醇、MTO、煤焦油加氫

多晶硅行業：氫化單元、精餾單元、氫化單元

氧化鋁行業：溶出單元、沉降單元

?????下面以廣石化3#常減壓電脫鹽排水-凈化水換熱為例來說明VHEX微分換熱器的優點。

應用案例1：100萬噸/年汽柴油加氫裝置

該設備已經于2017年9月在石家莊煉化100萬噸/年柴油加氫裝置投用，改造之前換熱器存在容易結垢，冷后溫度高，夏季生產無法滿足汽油出裝置≤40℃的需要。改造前換熱器為管殼式換熱器，規格為BES800-2.5-160-6/25-4I，2臺，總換熱面積320m2，物料冷后溫度42℃。更換為VHEX微分換熱器VHEX500，2臺，總換熱器面積180m2，冷后溫度33℃，總傳熱系數提高70%，換熱面積降低63%，換熱器重量降低60% ，管束清理周期延長200%。

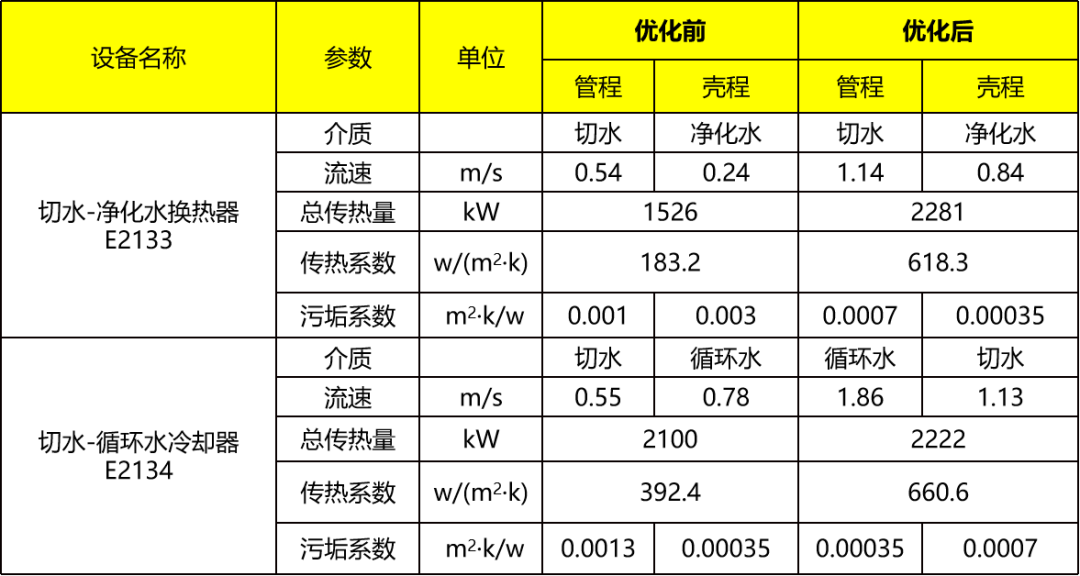

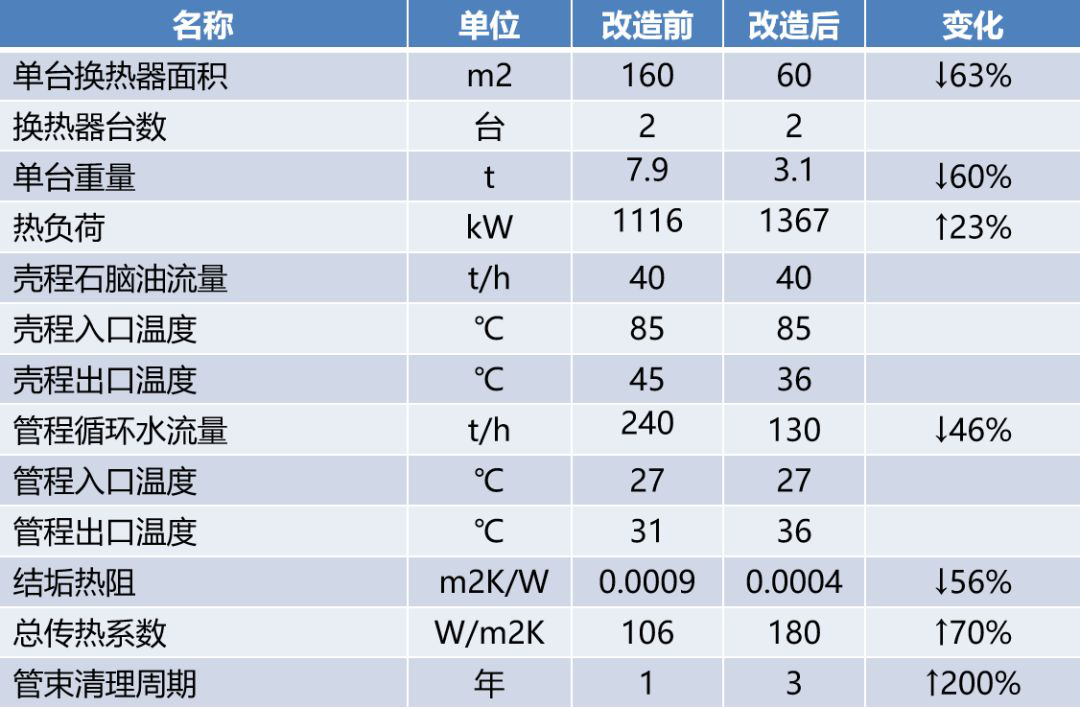

優化前后對比

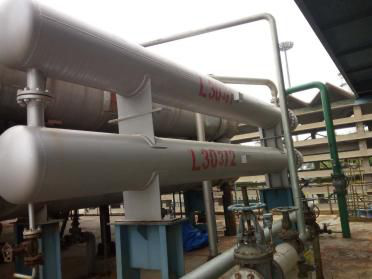

現場實施照片

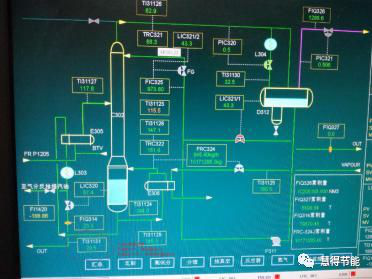

方案審查、DCS畫面、現場圖片:

應用案例2：乙醇胺溶液再生裝置

該設備已經于2017年9月在石家莊煉化120萬噸/年焦化裝置的溶劑再生單元投用，改造之前換熱器存在容易結垢，冷后溫度高達43℃，夏季生產無法滿足溶劑冷后≤38℃的要求。改造前換熱器為管殼式換熱器（圖左），規格為AES700-1.6-125-6/25-2，2臺，總換熱面積250m2，物料冷后溫度42℃。更換為VHEX微分換熱器VHEX500，2臺，總換熱器面積196m2，冷后溫度31℃，總傳熱系數提高88%，換熱面積降低22%，換熱器重量降低47%，管束清理周期延長200%。

胺液再生裝置

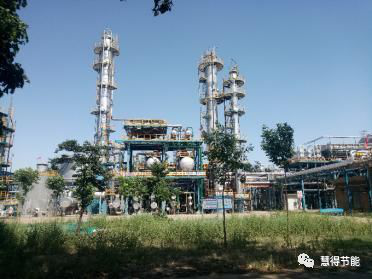

現場圖片

DCS畫面、現場圖片:

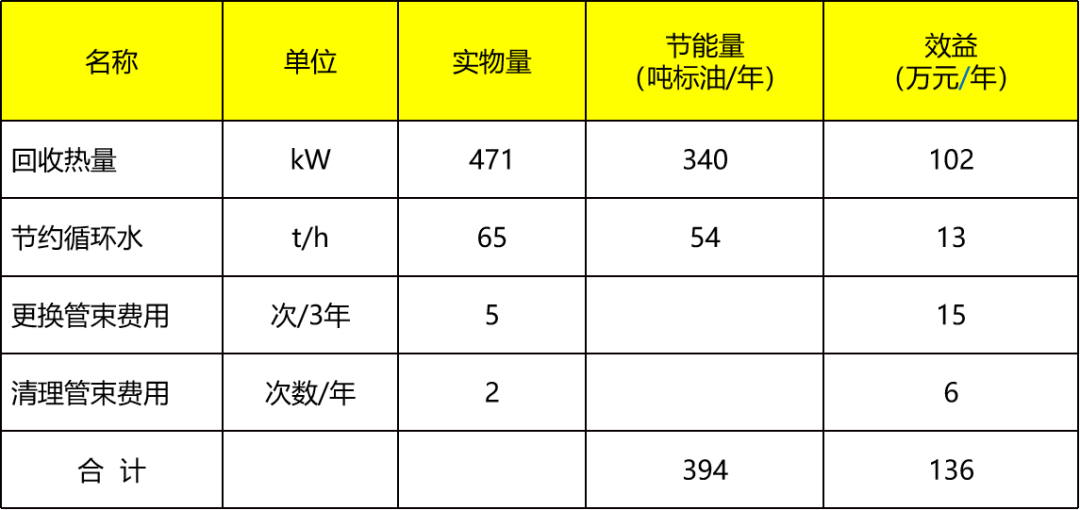

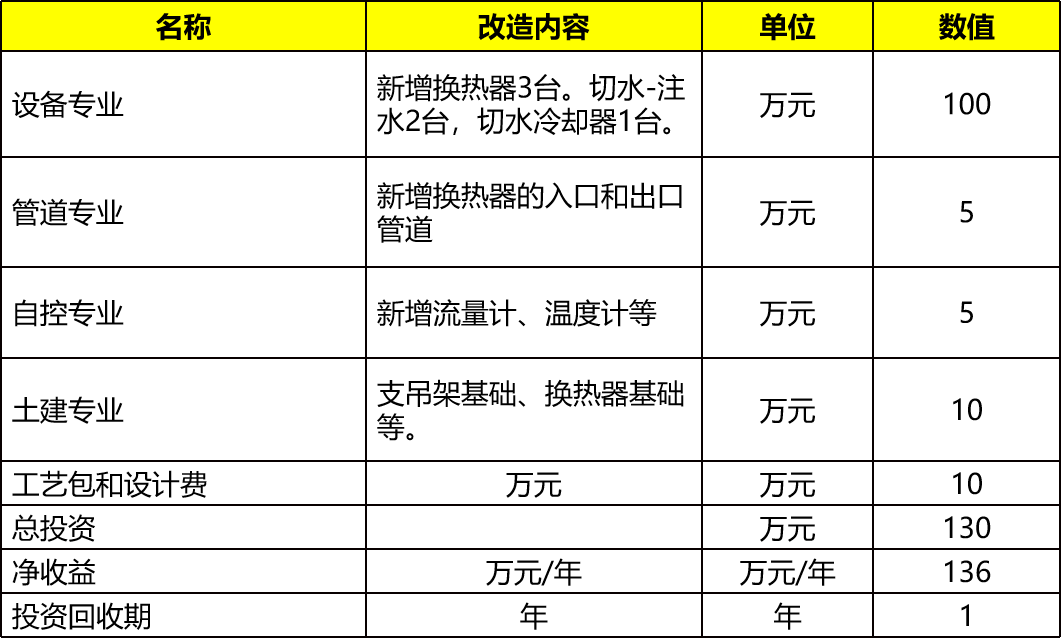

應用案例3：電脫鹽裝置

電脫鹽排污水現狀：

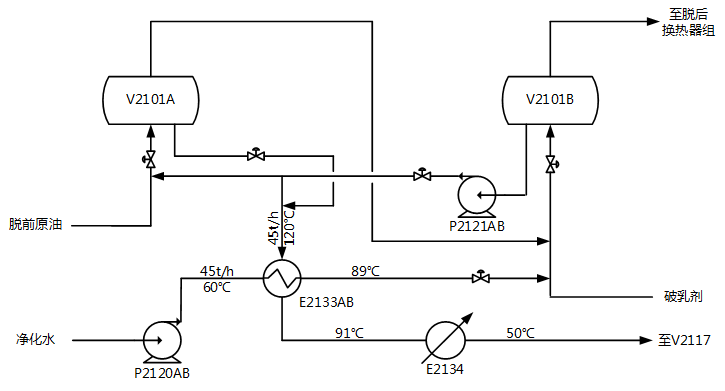

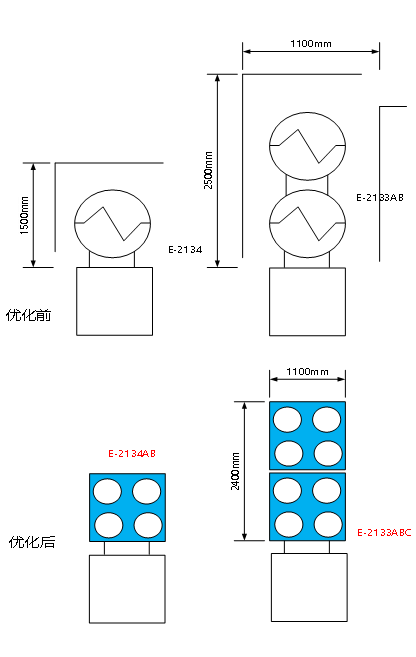

電脫鹽罐V2101AB來的切水（45t/h，120℃）經E2133AB（BES750-2.86/2.3-85-6.0/25-4I，B=350，兩臺串聯）與凈化水換熱，換熱后溫度為91℃，再經過E2134（BES850-1.78/2.3-125-6.0/25-2I，B＝350）被循環水冷卻至送至污水儲罐。目前電脫鹽排放水的冷后溫度50℃，凈化水（45t/h，60℃）和電脫鹽污水換熱之后溫度升高至89℃進入電脫鹽罐V2101B。

背景及現狀
